P产品中心





概述

         LDDC电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导

率大于5μ S/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的

体积流量外,还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积

流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏

浚等领域的流量计量。





测量原理

         根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体

沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流

量成比例,

其值为:

                E=KBVD

式中:E-感应电势;D-电极间距;(测量管内直径)

        B-磁感应强度;V-导电液体平均流速;

        K-与磁场分布及轴向长度有关的系数。



    传感器将感应电热E作为流量信号,传送到转换器,经放大,变换滤波及一系列的数字处理后,用带背光

点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,上下限报警输出及频率输出,并设有RS-485等

通讯接口Hart协议。



仪表特点





●  测量管内无阻流件,压力损失为零,不易堵塞。

●  只要合理选用电极及衬里材料,即可达到耐腐蚀、耐磨损的要求。

●  测量结果与液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数基本无关,不受环境

    影响,所以测量精度高、工作稳定、可靠。

●  采用现代模拟信号转换技术和高性能超大规模集成芯片,对信号进行隔离、滤波、放大及数字处理。精

    确显示测量结果。

●  对影响测量结果的参数进行自动监控和修正,如零漂修正,对全量程采用分段流量系数的设置和修正,因

    而扩大了测量范围,提高了智能化程度和测量精度,大大提高了稳定性能。

●  具有测量值断电保护及过量程报警功能,可对传感器内流体的流向进行设置,因而传感器安装不受液体流

    动方向限制,可实现双向测流。

●  采用带背光点阵式双排流量显示器,同时显示瞬时流量、累积流量,并能显示工作状态、参数、计量单位

    等。

●  电磁流量计的量程范围宽(最大流量/最小流量),正常适用范围20: 1,一般30: 1或更大。

●  仪表配置有多种输出功能、可与计算机、单元组合仪表配套,可完成打印、通讯和联网的要求。













LDDC系列电磁流量计

主要技术指标

介质电导率

>5μ S/cm.

流速

0.3-12m/s

量程

在可测流速范围内,满量程流量可编程,详见右表

精度

测量示值±0.5%,±1%

环境温度

环境温度 -10℃-50℃

相对温度 5%-90%

介质温度

T1≤65℃, T2≤120℃, T3≤180℃

工作压力

DN10-80:PN≤4MPa

DN100-300:PN≤1.6MPa

DN350-1000:PN≤1MPa

以上各口径如需更高压力,可以特殊订货

电源

220V AC 50Hz(90-245V AC 50Hz)

24V DC (20-36V DC)

功耗

电池供电6.5VA

防护等级

标准型 IP65, 特殊型 IP67 或 IP68

电极材质

316L,HC,HB,Pt,Ti,Ta

衬里材质

1. 氯丁橡胶 2. 聚四氟乙烯 3.聚胺脂橡胶

4.可熔性聚四氟乙烯 5. 聚全氟乙烯



流量选择表



通径

(mm)

最小流量选择

(m3/h)

常用满量程流量选择

(m3/h)

10

0.10

0.4、0.5、0.6 、0.8、 1.0 、1.6 、2.0、 2.5

15

0.20

1.0 、1.2、 1.6、 2.0 、3.0 、4.0 、5.0 、6.0

20

0.35

2.0、 2.5、 3.0、4.0、 5.0 、6.0、 8.0 、10.0、 12.0

25

0.55

3.0 、4.0、 5.0 、6.0 、8.0 、10 、12.0 、14.0、 16.0

32

1.0

5.0、6.0、8.0、10.0、12、16、20、25

40

1.5

8.0、10.0、12、16、20、25 、30、40

50

2.5

12、16、20、25 、30、40、50、60、70

65

4.0

20、25 、30、40、50、60、80、100、120

80

5.5

25 、30、40、50、60、80、100、120、160

100

8.5

40、50、60、80、100、120、160、200、250

125

14

60、80、100、120、160、200、250、300、400

150

20

100、120、160、200、250、300、400、500、600

200

35

160、200、250、300、400、500、600、800、1000

250

55

200、250、300、400、500、600、800、1000、1200、1600

300

80

300、400、500、600、800、1000、1200、1600、2000、2500

350

105

400、500、600、800、1000、1200、1600、2000、2500、3000

400

135

500、600、800、1000、1200、1600、2000、2500、3000、4000

450

175

600、800、1000、1200、1600、2000、2500、3000、4000、5000

500

215

800、1000、1200、1600、2000、2500、3000、4000、5000、6000

600

305

1000、1200、1600、2000、2500、3000、4000、5000、6000、10000

700

415

1200、1600、2000、2500、3000、4000、5000、6000、10000、12000

800

545

1600、2000、2500、3000、4000、5000、6000、10000、12000、16000

900

690

2000、2500、3000、4000、5000、6000、10000、12000、16000、20000

1000

850

2500、3000、4000、5000、6000、10000、12000、16000、20000、25000









● 流量计一般介质流速以2~6米/秒为宜,特殊最低应不小于0.3米/秒,最高不得大于12米/秒。如果流速太

   低,电磁信号降低,造成计量精度下降。若流体中含有固体颗粒,应使流速小于3米/秒。对于粘滞液体,

   相应流速取较高值,这有助于自动消除电极上的沾污物,也有利于提高测量精度。

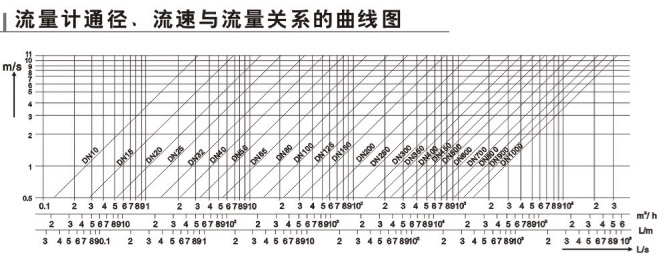

  流量、流速与口径三者关系的计算公式:



其中:  Q=  流量  (米3/小时)

          v=  流速  (米/秒)

          D=  口径  (米



●  流量计口径大小确定后,应根据预设的工艺最大流量,增加(15%~30%)为满量程值。在实际使用中,流量

    均不得超过满量程值,如超过满量程值,该部分流量误差较大,而满量程与最小流量正常精度范围不得超

    过20倍。

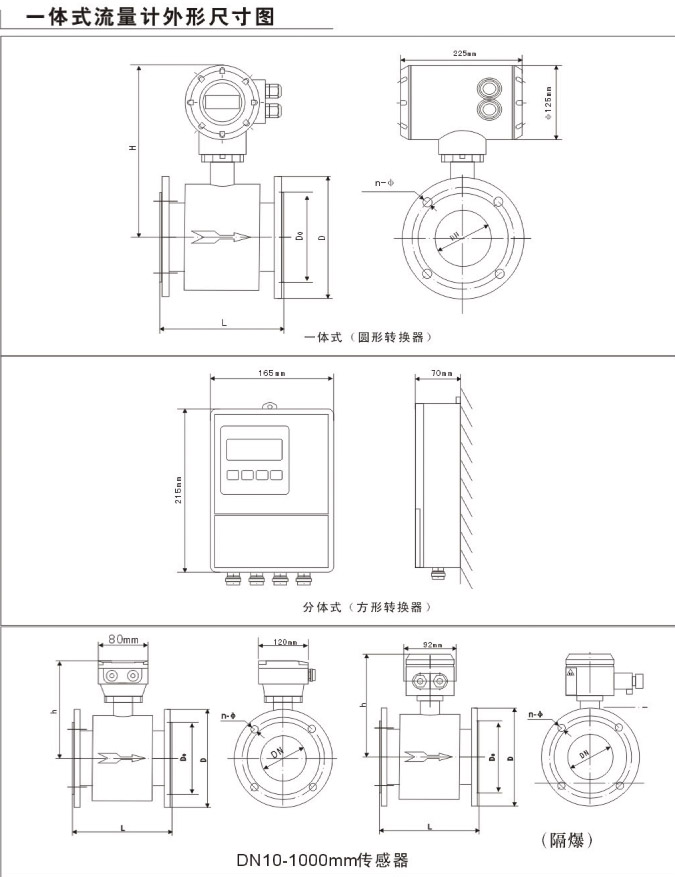

一体式和分体式流量计外形尺寸



通径DN

耐压MPa

L*

D

Do

H

h*

n-φ

重量Kg

10

4.0

200

90

60

220

102

4-φ14

4.5

15

200

95

65

222

106

4-φ14

5

20

200

105

75

230

110

4-φ14

5.5

25

200

115

85

235

115

4-φ14

6.5

32

200

140

100

255

122

4-φ18

8

40

200

150

110

260

127

4-φ18

9.5

50

200

165

125

270

140

4-φ18

11

65

200

185

145

275

148

8-φ18

14

80

200

200

160

280

154

8-φ18

17

100

1.6

250

220

180

290

163

8-φ18

20

125

250

250

210

320

175

8-φ18

27

150

300

285

240

330

200

8-φ22

32

200

350

340

295

340

220

12-φ22

44

250

40

405

355

360

240

12-φ26

84

300

500

460

410

405

285

12-φ26

89

350

1.0

500

505

460

440

320

16-φ26

92

400

600

565

515

470

350

16-φ26

115

450

600

615

565

500

380

20-φ26

135

500

600

670

620

530

410

20-φ26

240

600

600

780

725

590

470

20-φ30

320

700

700

895

840

650

530

24-φ30

420

800

800

1015

950

720

600

24-φ33

541

900

900

1115

1050

770

650

28-φ33

668

1000

1000

1230

1160

830

700

28-φ36

858

备注:DN15~300均为三电极结构,含接地电极,无接地环



电极材料及衬里材料的选择

1.电极材料的选择

应根据被测介质的腐蚀性,由用户负责选定,对一般介质,可查有关防腐蚀手册,选定电极材料,对混酸等成份复杂的介质,应做挂片试验。

2.电极材料的耐腐蚀性能

电极材料

耐腐蚀性能

含钼不锈钢

00cr17Ni14Mo2

(316L)

对于浓度小于5%,室温下的硝酸、硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、醋酸等介质,有较强的耐腐蚀性,可广泛用于石油化工,尿素、维尼纶等工业。适用于弱酸、弱碱。

铂(Pt)

适用于机乎所有酸、碱、盐溶液(包括发烟硫酸、发烟硝酸),不适用于王水、铵盐

哈氏合金C(Hc) 能耐氧化性酸,如硝酸、混酸或铬酸与硫酸的混合物的腐蚀,也耐氧化性的盐类,如Fe+++,Cu++ak或含其它氧化剂的腐蚀。如高于常温的次氩酸盐溶液,海水的腐蚀。

钛(Ti)

能耐海水,各种氯化物和次氯化盐,氧化性酸(包括发烟硝酸),有机酸、碱等的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如果酸中含有氟化剂时,则腐蚀大为降低。

钽(Ta)

具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质腐蚀。

3.衬里材料的选择

       应根据被测介质的腐蚀性,磨损性及温度来选择。氯丁橡胶,可耐一般的弱酸,弱酸腐蚀,耐温65℃ ,氯丁橡胶有耐磨性。聚四氟乙烯几乎能耐除热磷酸以外的强酸,碱腐蚀,介质温度可达180℃但不耐磨损。聚胺橡胶有好的耐磨性能,但耐酸耐碱性能较差。

4.常用衬里的性能及其适用范围

衬里材质

主要性能

适用范围

聚四氟乙烯

PTFE

1. 它是塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水、也能耐浓碱和各种有机溶剂

2. 耐磨性和粘接性能差。

1. -40℃- 180℃

2. 酸、碱等强腐蚀性介质

3. 卫生类介质

4. 不适用于负压管道

氯丁橡胶

NE

1.有极好的弹性,高强的扯断力

耐磨性能好

2. 耐一般低尝试酸

碱盐介质的腐蚀不耐氧化性介质的腐蚀

1.<65℃

2. 测一般水、污水、泥浆、矿浆

聚胺脂橡胶

PUNE

1. 有极好的耐磨性能(相当于天然橡胶十倍)

2. 耐酸耐碱性能较差

1. ≤65℃

2. 中性强磨损的矿浆,煤浆、泥浆

聚全氟乙丙烯

F46

化学性能和FTFE类似,搞负压能力优于PTFE

1. ≤180℃

2. 浓酸、碱等强腐蚀性介质

3. 卫生类介质

可熔性聚四氟乙烯

PFA

化学性能和FTFE类似,抗负压能力好,价格高



举例:
      LDDC一050 / Y / P4 / AC / IF / N / T2 / PTFE / 316L / 50 m'/h / 0.5
说明:
      LDDC:法兰式电磁流量计  A: DN50通径   B:一体式   C: PN≤4.0MPa  E:4-20MA/1KHz基本配置
      F:无防爆  G:≤120℃       H:聚四氟乙烯内衬  I:316L电极  J:50m'/h K:±0.5%精度
