P产品中心





概述

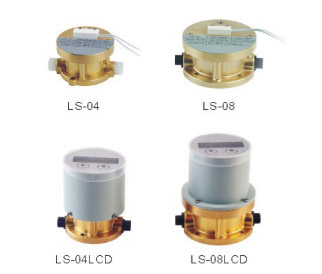

       LS-04/08系列流量计是国内首次研制成功的新型旋

转活塞式流量计,具有国内先进水平,由于它的流量下

限低、量程宽、精度高、结构简单、工作可靠、价格低

于同规格的容积式流量计,可以直接安装在火车、拖拉

机、发电机组、内河或近海航行的船舶中测量各类动力

机器的燃油耗量,及各种较重液体的装卸计量和管道过

液计量。是液料考核管理的最佳仪表,有利于节能工作

的深入开展,是目前最理想的可在量大面广的交通工具

上应用的油耗表,深受能源计量部门、科研部门、交通

部门、车船制造厂及各用液厂家的欢迎。

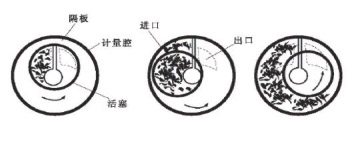

工作原理

       系流量计由壳体,活塞机构等部分组成。计数机构

完全与油液隔离靠磁性传动,当仪表接入管路并有燃油

流过时,进出口两侧的压力差将推动活塞作回转动作,

此时与活塞相连接的磁性耦合器也随之转动,由于活塞

的转数正比于流过仪表的油量,因此计数机构所计下的

活塞转数即流过仪表的油量的倍数。



型号流量范围

型号
规格

流量范围L/h

最大

常用

最小

始动

 LS-04
 LS-04LCD

100

50

2

1

 LS-08
 LS-08LCD

400

200

20

4



其他指标

  示值误差

  最大流量至最小流量之间为,±0.5%.±1%.

  其它流量段照常计量但不计精度.

  工称压力

  1.6MPa

  工作温度

  -20~+60℃

  介质

  汽油,柴油,煤油及粘度相近的非腐蚀性轻质液体.

  燃油油滤

  外配过滤器(用户自配或向我司另购)

  燃油中杂

  质颗粒度

  ≤0.02mm

  外磁场

  强度

  H≤5A/M

  连接方式

  LS-04本体为G1/8"内螺纹连接

  LS-08本体为G1/4"内螺纹连接

  (出厂标配1/2"外螺纹连接过滤网接头)

  输出信号

  干簧管无源触点信号

  LS-04:    5 mL/P

  LS-08:  12.5mL/P

  重量

  LS-04约500克, LS-04LCD600克

  LS-08约800克, LS-08LCD900克





外形尺寸

尺寸

型号

流量计本体连接方式

LS-04

60

60

40

G1/8"内螺纹连接

LS-04LCD

60

60

100

G1/8"内螺纹连接

LS-08

73

73

45

G1/4"内螺纹连接

LS-08LCD

73

73

100

G1/4"内螺纹连接

★出厂标配1/2”外螺纹连接过滤器接头。油品杂质较多的必须加配标准精细过滤器!

过滤器接头


    过滤器接头内部装了不锈钢过滤网,可以防止油品中杂质进入流量计腔内堵塞仪表,过滤网由孔用弹性档圈固定,方便清洗和拆卸。

显示表头操作说明

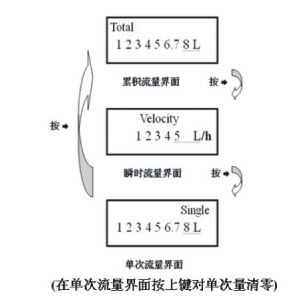

      LCD液晶表头可显示三个界面分别是:累积流量面.瞬时流量界面.单次流量界面.三个界面之间可通过→键循环
切换.如图:

★任何按键操作都会让背光点亮,10秒按键没操作自动熄灭。


★电池电量提醒功能:当电量过低时会闪动,需更换新电池


★电池的连续使用时间为2年以上,待机时间为6年以上
