P产品中心

仪表用途

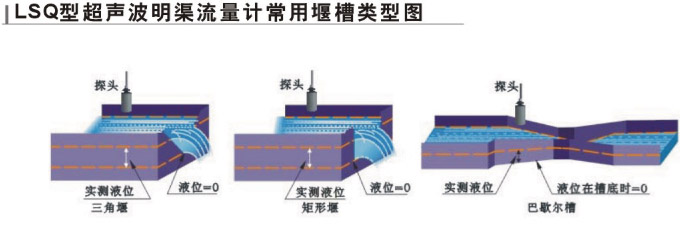

    LSQ型超声波明渠流量计与量水堰槽配用,主要适用干具有自由流条件的河道,灌渠、工厂、城市污水排水沟及非满管管道内流量的测量。仪器工作时,传感器不与被测流体接触,避免了渠道内污水的沾污和腐蚀。用于量污水流量,可比其它形式的仪表,具有更高的可靠性。
    该流量计采用超声波测量、微电脑处理、大屏幕数字显示,能在较恶劣的环境下安装及自动计量。示波器技术的采用使仪表具备较高的可靠性和较强的抗干扰能力。安装维护方便,读数简捷。广泛用干石油、化工、纺织、制药行业的污水排放计量,是城市污染防治和环保部门监控企事业单位污水排放的主要仪表之一,也是水利部门农灌水排放计量的必备仪器。

主要特点
    一、大屏幕液晶背光显示,信息容量大,可同屏显示瞬时流量、累积流量,液位、时间和瞬时流量柱条。
    二、本仪器有小时、日、月、年流量及断电信息的数据存储功能。存储数据断电不丢失,可以通过仪表上的按键查看,具备温度自动补偿及环境温度显示功能。
    三、进信号环境显示即示波器技术,可以清晰显示超声波的发射波、反射波和干扰波波形。示波器技术的应用使这一过程清晰可见,增强了仪器的易用性。
    四、应用于狭窄渠道时,渠道侧壁产生的干扰回波对本仪表无任何影响,是目前国内首例利用波差电平及示波器技术实现了对该干扰回波具有抑制作用及抗干扰能力的仪器。

主要技术指标及技术参数





流量范围

0-10米3/秒(由配用的量水堰槽的种类、规格确定)

液体分辨率

1mm

累计流量

12位十进制数,累满后自动回零

工作环境温度

-20℃~55℃

流量精度

1%

仪表防护等级

IP65

测距范围

3米

供电电源

交流供电220V±10%  6W

测距精度

0.25%

外形尺寸

长×宽×高:270×192×80mm

性能参数





项目

性能参数

主机

背光液晶可同时显示瞬时流量及累积量、瞬时热量及累积热量、流速、时间等数据

信号输出

电流输出:4~20mA或0~20mA等,阻抗0~1K,精度0.1%

CCT输出:正、负、净电流或热量累计脉冲信号或瞬时流量的频率信号(0~9999Hz之间任选)

继电器:可输出近20种源信号

信号输入

声音报警:蜂鸣器可根据设置发出报警声音(如电流过大、太小)

可输入五路电流信号(如:温度、压力、液位等信号),从而实现热量测量或一机两用

数据接口:出厂配置为RS-232方式,选配RS-232/RS-485转换器后可变为RS-485方式

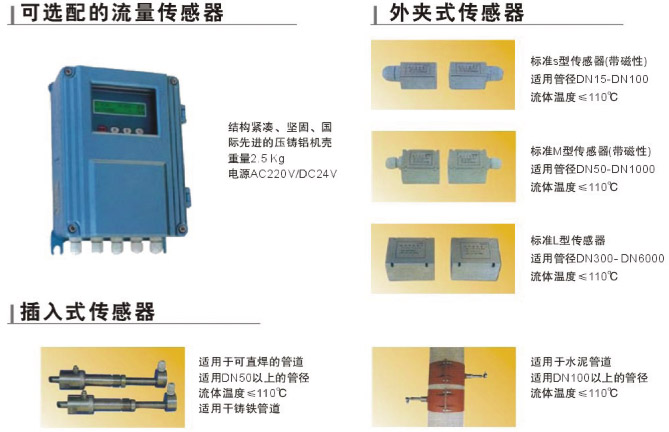

管道情况

管材

钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里

管内径

15mm~6000mm

直管段

传感器安装点最好满足:上游10D,下游5D,距泵出口30D(D是指管径)

测量介质

种类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体

温度

0℃~110℃

流速

0~±30m/s

浊度

≤10000ppm且气泡含量小

流向

正、反向双向计量,并可计量净流量或热量

工作环境

温度

主机:-30℃~-18℃  流量传感器:-40℃~110℃  温度传感器:根据客户需要选定

湿度

主机:85%RH  流量传感器:可浸水工作,水深≤3m

电源

数据接口:出厂配置为RS-232方式,选配RS-232/RS-485转换器后可变为RS-485方式

功耗

2W(国内同种机型中功耗最小)

重量

200F:2.5Kg    200BF:7.0Kg    200A:2.0kg    100F:2.5Kg
