概述 LZDC系列金属管浮子流量计(又称金属转子流量计)具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较,具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。仪表管体及法兰采用不锈钢(ICr18Ni9Ti或OCr18Ni12Mo2Ti)。浮子采用不锈钢,防腐型的浮子及管体内衬采用聚四氟乙烯PTFE。
测量原理
如图1所示,由流量传感器和流量指示器两部分组成。浮子垂直安装在锥形测量管内,由于流体的作用它可以在锥形管中上下自由浮动。在浮子内部嵌有一个高性能永久
仪表数据
|

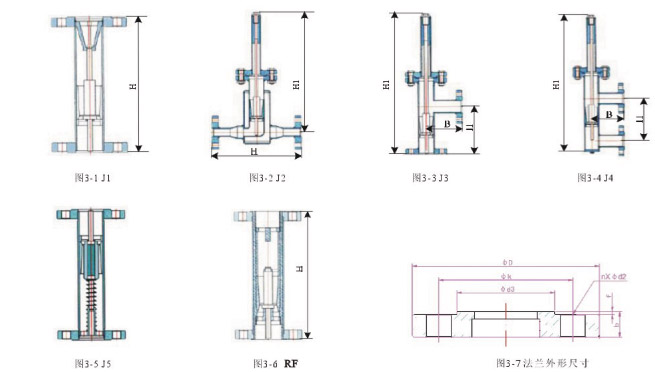

外形尺寸 法兰尺寸
特殊要求的安装尺寸,可以向制造商提出,制
造商可进行非标准设计,可非标生产制造。
口径mm |
H |
H1 |
B |
|||||
J1 |
J2 |
J3 |
J4 |
J2 |
J3 |
J4 |
J3 J4 |
|
15 |
250 |
200 |
160 |
160 |
400 |
450 |
480 |
100 |
20 |
250 |
200 |
160 |
160 |
400 |
450 |
480 |
100 |
25 |
250 |
200 |
160 |
160 |
400 |
450 |
480 |
100 |
32 |
250 |
200 |
160 |
160 |
400 |
450 |
480 |
100 |
40 |
250 |
200 |
160 |
250 |
400 |
450 |
480 |
100 |
50 |
250 |
250 |
200 |
250 |
400 |
500 |
560 |
120 |
65 |
250 |
250 |
200 |
250 |
400 |
520 |
580 |
120 |
80 |
250 |
300 |
200 |
250 |
400 |
550 |
600 |
160 |
100 |
250 |
300 |
250 |
300 |
400 |
600 |
650 |
180 |
125 |
400 |
350 |
300 |
350 |
400 |
650 |
700 |
250 |
150 |
400 |
350 |
350 |
350 |
500 |
650 |
700 |
250 |
200 |
500 |
450 |
400 |
450 |
650 |
700 |
- |
300 |
250 |
500 |
500 |
400 |
550 |
800 |
750 |
- |
300 |
口径 |
法兰尺寸(标准 ANSI B 16.5 150 1bRF) |
口径/压力 |
法兰尺寸 (标准 DIN2501) |
||||||||||
DN |
D |
k |
d3 |
f |
n |
d2 |
DN/PN |
D |
k |
d3 |
f |
n |
d2 |
1/2〃 |
88.9 |
60.5 |
35.1 |
1.6 |
4 |
15.7 |
15/4.0 |
95 |
65 |
45 |
1.5 |
4 |
14 |
3/4〃 |
98.6 |
69.9 |
42.9 |
1.6 |
4 |
15.7 |
20/4.0 |
105 |
75 |
55 |
1.5 |
4 |
14 |
1〃 |
108.0 |
79.2 |
50.8 |
1.6 |
4 |
15.7 |
25/4.0 |
115 |
85 |
65 |
1.5 |
4 |
14 |
1-1/4〃 |
117.3 |
88.9 |
63.5 |
1.6 |
4 |
15.7 |
32/4.0 |
140 |
100 |
76 |
1.5 |
4 |
18 |
1-1/2〃 |
127.0 |
98.6 |
73.2 |
1.6 |
4 |
15.7 |
40/4.0 |
150 |
110 |
86 |
1.5 |
4 |
18 |
2〃 |
152.4 |
120.7 |
91.9 |
1.6 |
4 |
19.1 |
50/4.0 |
165 |
125 |
100 |
2.0 |
4 |
18 |
2-1/2〃 |
177.8 |
139.7 |
104.6 |
1.6 |
4 |
19.1 |
65/1.6 |
185 |
145 |
120 |
2.0 |
4 |
18 |
3〃 |
190.5 |
152.4 |
127.0 |
1.6 |
4 |
19.1 |
80/1.6 |
200 |
160 |
136 |
2.0 |
8 |
18 |
4〃 |
228.6 |
190.5 |
157.2 |
1.6 |
8 |
19.1 |
100/1.6 |
220 |
180 |
156 |
2.0 |
8 |
18 |
5〃 |
254.0 |
215.9 |
185.7 |
1.6 |
8 |
22.4 |
125/1.6 |
250 |
210 |
186 |
2.0 |
8 |
18 |
6〃 |
279.4 |
241.3 |
215.9 |
1.6 |
8 |
22.4 |
150/1.6 |
285 |
240 |
212 |
2.0 |
8 |
22 |
8〃 |
342.9 |
298.5 |
269.7 |
1.6 |
8 |
22.4 |
200/1.6 |
340 |
295 |
268 |
2.0 |
12 |
22 |
10〃 |
406.4 |
362.0 |
323.9 |
1.6 |
12 |
25.4 |
250/1.6 |
405 |
355 |
320 |
2.0 |
12 |
26 |
指示器选择
M1系列指示器
测量管中磁浮子位移通过磁耦合合直接转换成流量
值,通过指针及刻度盘系统指示出来。
◆不锈钢冲压成型,表面抛光;
◆机械指针现场流量指示,结构轻巧,美观。
M2系列指示器
测量管中磁浮子位移通过磁耦合直接转换成流量值,通
过指针及刻度盘系统指示出来,并同时转换成电信号输出。
◆数字集成化设计一多种功能流量板卡;
◆模块化设计,就地流量指示、远传、累积、报警组合可选;
◆LCD现场显示瞬时流量、累积流量、百分流量;
◆(4~20) mA二线制叠加HART协议数字通讯;
◆全功能按键操作现场仪表参数设置;
◆手操器或PC机组态软件远程组态;
◆本安+隔爆安全功能;
◆可全量程调整的一个或二个阈值报警开关量输出(可选);
◆可直接应用于高温环境(可选)。
注:每一种指示器都可与任何一种传感器组合,形成不同形式、不同规格的流量仪表。
具体选型见选型表。
LZDC系列金属管浮子流量计选型代码
1.系列型号:LZDC |
|||||||||||||||||||
2.通径:编码 |
|||||||||||||||||||
编码 |
015 |
025 |
040 |
050 |
080 |
100 |
125 |
150 |
200 |
250 |
|||||||||
DN |
15 |
25 |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
|||||||||
3.测量管安装形式 |
|||||||||||||||||||
J1 |
垂直安装形式 |
||||||||||||||||||
J2 |
水平安装形式 |
||||||||||||||||||
J3 |
底进侧出形式 |
||||||||||||||||||
J4 |
侧进侧出 |
||||||||||||||||||
J5 |
上进下出 |
||||||||||||||||||
4.安装连接形式 |
|||||||||||||||||||
F |
法兰 (常规不 G B或 D I N, H G, A N S I, J I S均可选) |
||||||||||||||||||
L |
螺纹 |
||||||||||||||||||
K |
卡箍/卫生型 |
||||||||||||||||||
5.测量管材质选择 |
|||||||||||||||||||
R1 |
304(1Cr18Ni9Ti) |
||||||||||||||||||
R0 |
316(0Cr18Ni12Mo2Ti) |
||||||||||||||||||
R00 |
316L(00Cr17Ni14Mo2) |
||||||||||||||||||
RF |
304 带PTFE衬里 |
||||||||||||||||||
其它 |
哈氏合金、钛合金、铝合金、锆合金、铜合金等等 |
||||||||||||||||||
6.指示器型 |
|||||||||||||||||||
M1 |
就地指示器,不锈钢压铸成型、表面抛光拉丝处理、卫生型 |
||||||||||||||||||
M2 |
就地指示器,铝压铸成型,表面用聚胺脂环氧烤漆 |
||||||||||||||||||
M3/ES4 |
远传输出型带LCD,(4-20MA电流) |
||||||||||||||||||
M2/ES4 |
远传输出型带LCD,(4-20MA电流) |
||||||||||||||||||
M2/HAPT |
远传输出型带LCD,(4-20MA电流,HART协议数字通讯) |
||||||||||||||||||
M2/B |
3.6 V锂电池供电, LCD 显示瞬时流量,累积流量 |
||||||||||||||||||
7.防爆类型 |
|||||||||||||||||||
N |
无防爆要求(省略不填) |
||||||||||||||||||
EXi |
本质安全型 |
||||||||||||||||||
EXd |
隔离防爆型 |
||||||||||||||||||
8.测量介质 |
|||||||||||||||||||
L |
液体 |
||||||||||||||||||
G |
气体 |
||||||||||||||||||
9.测量管附加功能(可选) |
|||||||||||||||||||
T |
护温夹套 |
||||||||||||||||||
10.指示器附加功能(可选) |
|||||||||||||||||||
KG22 |
K1下限报警,K2上限报警 |
||||||||||||||||||
KG23 |
KR1下限报警,KR2上限报警 |
||||||||||||||||||
KG24 |
KE1下限报警,KE2上限报警 |
||||||||||||||||||
11.高温型(可选) |
|||||||||||||||||||
H1 |
介质温度: 120°C--160°C |
||||||||||||||||||
H2 |
介质温度: 160°C--250°C |
||||||||||||||||||
H3 |
介质温度: 250°C--400°C |
①②③④⑤⑥⑧
举例说明LZDC /050/J1 /F/R1 /M2/L
①金属管浮子流量计②通径DN50③垂直安装式④法兰连接⑤304测量管⑥M2就地指示器⑧液体
规格表
![]()
|
