P产品中心

概述

       面板(管道)式流量计也属转子或称浮子)流量计,测量管选用优质透明有机玻璃。主要应用于净水处理及环保工程配套,也可用于化工、石油、轻工、医药、化肥、食品、造纸及科学研究等部门,用来测量液体单相非脉动的流量。

       面板式流量计具有透明度高、读数直观、不易破裂、重量轻、寿命长、安装连接方便等特点

技术参数



常用规格

流量范围

GPM

0.1-1

0.2-2

1-5

1-10

2-16

2-20

4-40

6-60

10-100

50-150

LPM

0.5-4

1-7

2-18

5-35

4-60

10-70

15-150

25-250

50-350

190-550

精   确   度

           ±4%FS

重复度

           ±0.25%FS

最大压力

           1MPa/150psig (耐更高压力需定做)

最高温度

           80℃/176oF

基本材质

           Acrylic(有机玻璃)

浮球材质

           316(不锈钢)

导杆材质

           316(不锈钢)

固定螺钉材质

           铜

管外接材质

          UPVC,ABS(无毒),(也可定做不锈钢或铜镀镍)

上下支承套

          F46

O形密封圈

          硅橡胶或氟橡胶

  ※ 本公司可按照客户要求定做,各种不同介质或流量范围或不同连接尺寸及材质的转子流量计,也可按

       客户要求定牌或来样加工。





LZT—8系列面板式流量计

型号

测量范围

介质

备注

  LZT-0802M

  2-20 l/h

不带阀

  LZT-0804M

  4-40 l/h

  LZT-0806M

  6-60 l/h

  LZT-0810M

  10-100 l/h

  LZT-0802M-V

  2-20 l/h

带阀

  LZT-0804M-V

  4-40 l/h

  LZT-0806M-V

  6-60 l/h

  LZT-0810M-V

  10-100 l/h

  LZT-08A002M-V

  0.1-1LPM

空气

带阀

  LZT-08A01M-V

  1-10SCFH/0.5-5LPM

  LZT-08A02M-V

  2-20SCFH/1-10LPM

  LZT-08A04M-V

  4-40SCFH/2-20LPM

  LZT-08A08M-V

  8-80SCFH/4-40LPM

  LZT-08A10M-V

  10-100SCFH/5-50LPM

  LZT-08A20M-V

  20-200SFH/10-100LPM





LZT—10系列面板式流量计

型号

测量范围

介质

备注

   LZT-1001M

  0.1~1GPM/0.5~4LPM

不带阀

   LZT-1002M

  0.2~2GPM/1~7LPM

   LZT-1005M

  1.0~5GPM/2~18LPM

   LZT-1001M-V

  0.1~1GPM/0.5~4LPM

带阀

   LZT-1002M-V

  0.2~2GPM/1~7LPM

   LZT-1005M-V

  1.0~5GPM/2~18LPM

   LZT-10A04M-V

  0.4~4SCFM/12~120LPM

空气

带阀

   LZT-10A08M-V

  0.8~8SCFM/24~240LPM

   LZT-10A12M-V

  1.2~12SCFM/36~360LPM

   LZT-10A16M-V

  1.6~16SCFM/48~480LPM

   LZT-10A24M-V

  2.4~24SCFM/72~720LPM





LZT-25系列面板式流量计

型号

测量范围

介质

备注

  LZT-2510M

  1-10GPM/5-35LPM

不带阀

  LZT-2516M

  2-16GPM/4-60LPM

  LZT-2520M

  2-20GPM/10-70LPM

  LZT-2530M

  3-30GPM/12-120LPM

  LZT-2535M

  5-35GPM/30-130LPM

  LZT-2540M

  4-40GPM/15-150LPM

  LZT-2510M-V

  1-10GPM/5-35LPM

带阀

  LZT-2516M-V

  2-16GPM/4-60LPM

  LZT-2520M-V

  2-20GPM/10-70LPM

  LZT-25A40M

  4-40SCFM/7-70m3/h

空气

不带阀

  LZT-25A60M

  6-60SCFM/10-100m3/h











LZT-10系列管道式流量计

型号

测量范围

介质

备注

LZT-1001G

0.1-1GPM/0.5-4LPM

圆形

LZT-1002G

0.2-2GPM/1-7LPM

LZT-1005G

0.5-5GPM/2-18LPM









LZT-25系列管道式流量计

型号

测量范围

介质

备注

LZT-2510G

1-10GPM/5-35LPM

圆形

LZT-2516G

2-16GPM/10-60LPM

LZT-2520G

2-20GPM/10-70LPM

LZT-2530G

3-30GPM/12-120LPM

LZT-2540G

4-40GPM/15-150LPM

LZT-2510G-S

1-10GPM/5-35LPM

方形

LZT-2516G-S

2-16GPM/10-60LPM

LZT-2520G-S

2-20GPM/10-70LPM











LZT-40/LZT-50系列管道式流量计

型号

测量范围

介质

备注

LZT-4004G

4-40GPM/15-150LPM

圆形

LZT-4006G

6-60GPM/25-250LPM

LZT-4008G

8-80GPM/30-300LPM

LZT-4010G

10-100GPM/50-350LPM

LZT-4004G-S

4-40GPM/15-150LPM

方形

LZT-4006G-S

6-60GPM/25-250LPM

LZT-4008G-S

8-80GPM/30-300LPM

LZT-4010G-S

10-100GPM/50-350LPM



型号

测量范围

介质

备注

LZT-5015G

50-150GPM/190-550LPM

圆形

LZT-5020G

50-200GPM/200-750LPM

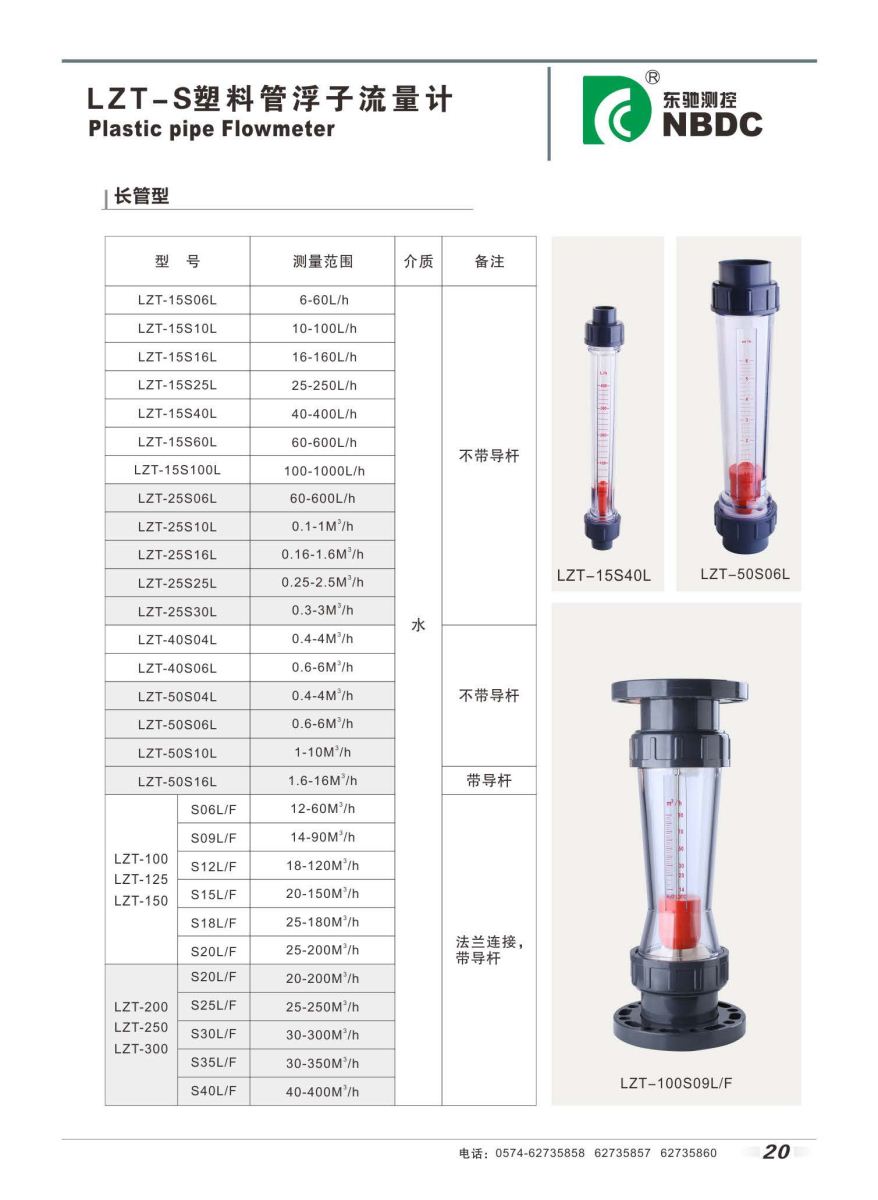

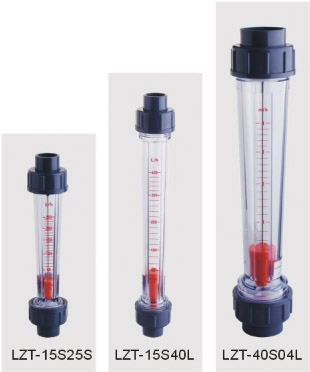

LZT-S系列塑料浮子塑管流量计

长管型

型号

测量范围

介质

备注

LZT-15S06L

6-60L/h











































不带导杆

LZT-15S10L

10-100L/h

LZT-15S16L

16-160L/h

LZT-15S25L

25-250L/h

LZT-15S40L

40-400L/h

LZT-15S60L

60-600L/h

LZT-25S06L

60-600L/h

LZT-25S10L

0.1-1m3/h

LZT-25S16L

0.16-1.6m3/h

LZT-25S25L

0.25-2.5m3/h

LZT-25S30L

0.3-3m3/h

LZT-40S04L

0.4-4m3/h



带导杆

LZT-40S06L

0.6-6m3/h

LZT-50S04L

0.4-4m3/h



不带导杆

LZT-50S06L

0.6-6m3/h

LZT-50S10L

1-10m3/h

LZT-50S16L

1.6-16m3/h

带导杆







LZT-100

LZT-125

LZT-150

S05L/F

8-50m3/h









法兰连接,带导杆

S06L/F

12-60m3/h

S09L/F

14-90m3/h

S12L/F

18-120m3/h

S15L/F

18-150m3/h

S18L/F

22-180m3/h

S20L/F

25-200m3/h

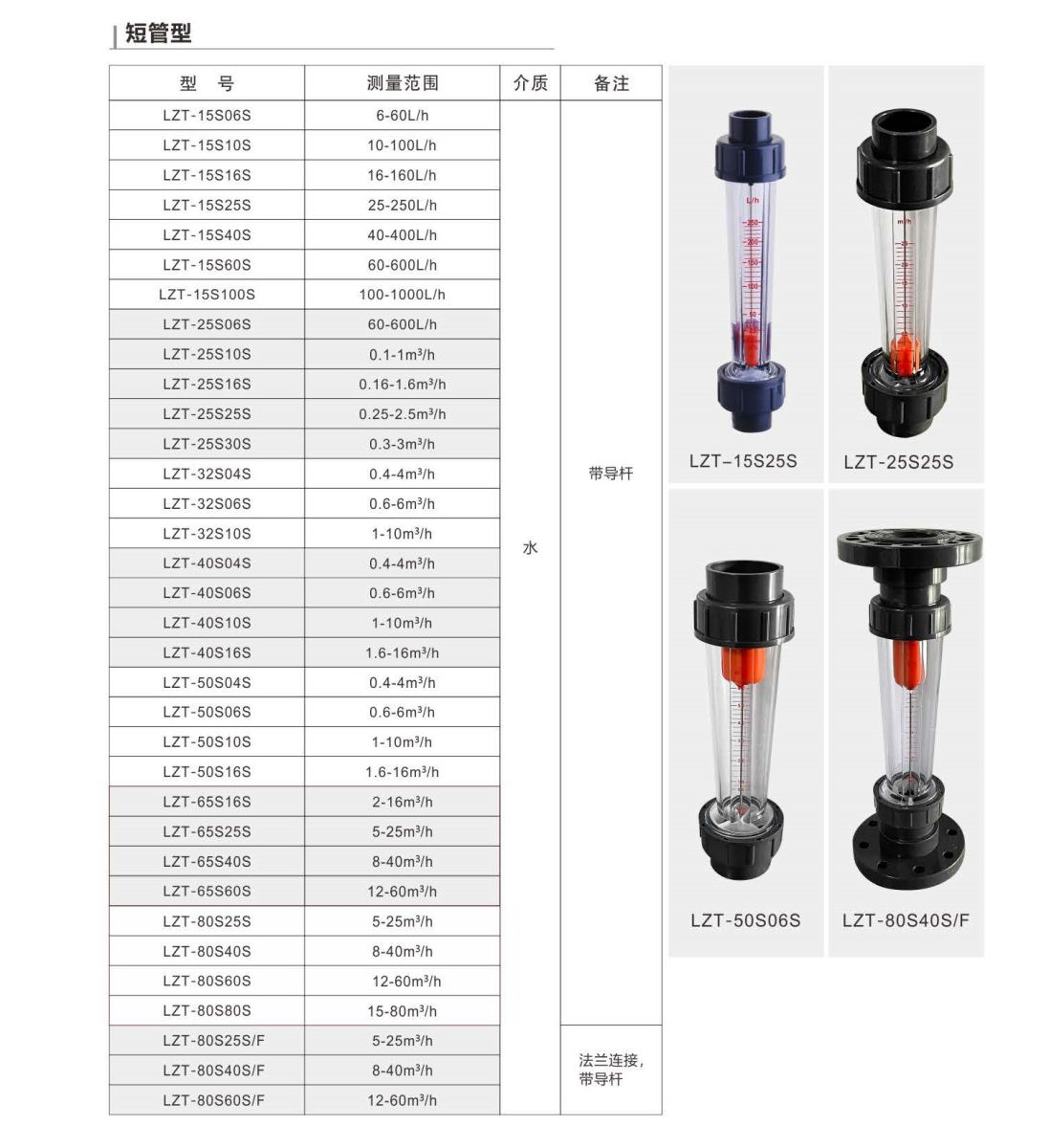

短管型

型号

测量范围

介质

备注

LZT-15S06S

6-60L/h











































带导杆

LZT-15S10S

10-100L/h

LZT-15S16S

16-160L/h

LZT-15S25S

25-250L/h

LZT-15S40S

40-400L/h

LZT-15S60S

60-600L/h

LZT-25S10S

0.1-1m3/h

LZT-25S16S

0.16-1.6m3/h

LZT-25S25S

0.25-2.5m3/h

LZT-25S30S

0.3-3m3/h

LZT-32S04S

0.4-4m3/h

LZT-32S06S

0.6-6m3/h

LZT-50S10S

1-10m3/h

LZT-50S16S

1.6-16m3/h

LZT-65S25S

5-25m3/h

LZT-65S40S

8-40m3/h

LZT-65S60S

12-60m3/h

LZT-80S25S/F

5-25m3/h



法兰连接,带导杆

LZT-80S40S/F

8-40m3/h

LZT-80S60S/F

12-60m3/h

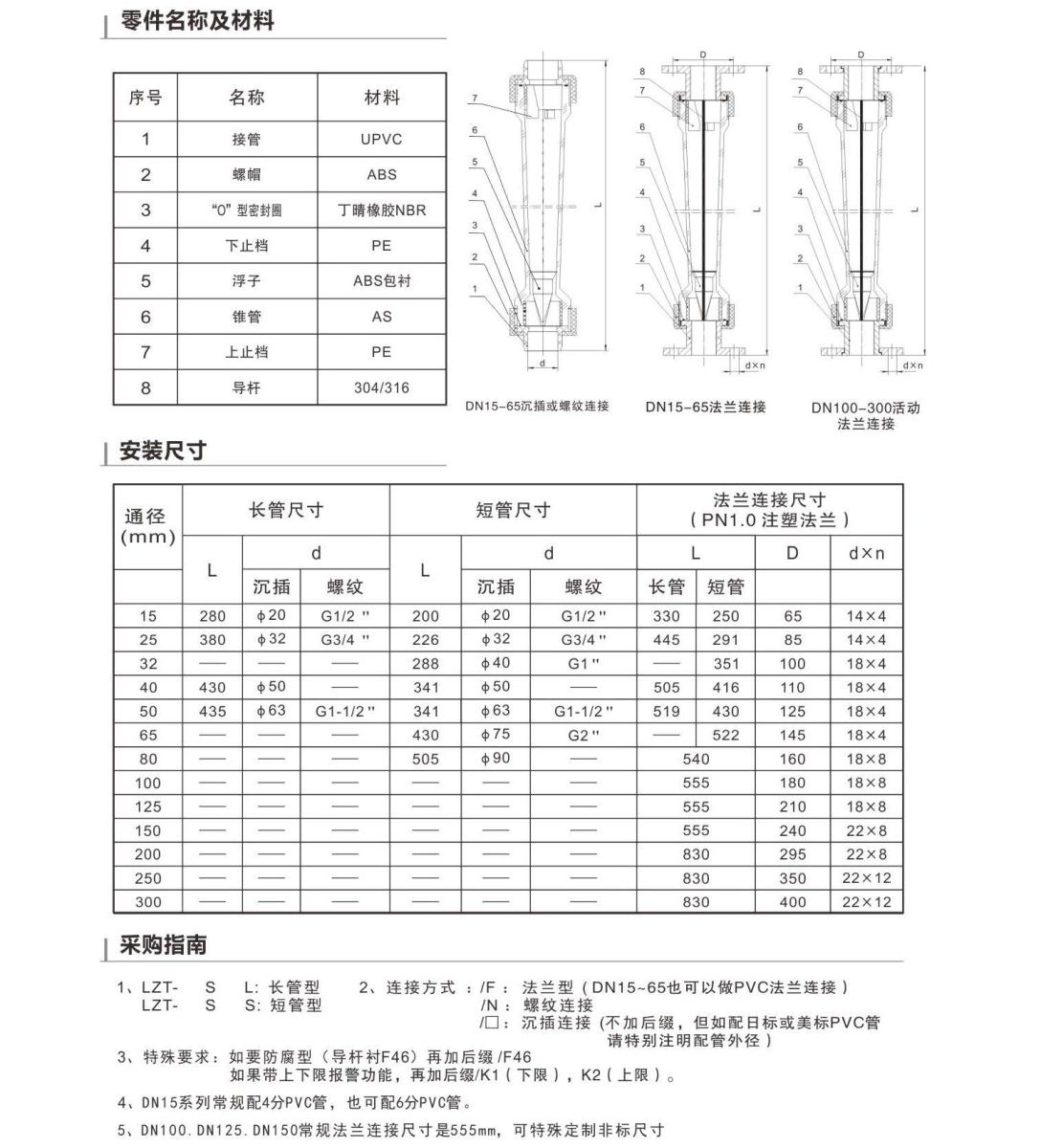

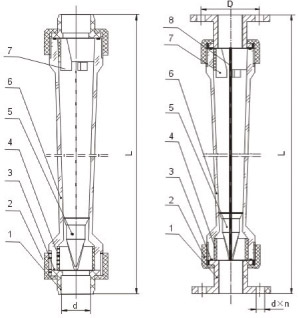

零件名称及材料

序号

名称

材料

1

接管

UPVC

2

螺帽

UPVC

3

“O”型密封圈

丁晴橡胶NBR

4

下止档

UPVC

5

浮子

ABS包衬

6

锥管

AS

7

上止档

UPVC

8

导杆

304/316

安装尺寸

通径(mm)

长管尺寸

短管尺寸

法兰连接尺寸(PN1.0注塑法兰)

L

d

L

d

L

D

d×n



沉插

螺纹

沉插

螺纹

长管

短管





15

280

φ20

G1/2’’

200

φ20

G1/2’’

320

240

65

14×4

25

380

φ32

G3/4’’

226

φ32

G3/4’’

432

278

85

14×4

32

288

φ40

G1’’

351

100

18×4

40

417

φ50

G11/4’’

489

110

18×4

50

435

φ63

G11/2’’

341

φ63

G11/2’’

519

435

125

18×4

65

430

φ75

G2’’

522

145

18×4

80

540

160

18×8

100

555

180

18×8

125

555

210

18×8

150

555

240

22×8

采购指南

1.LZT-XXSXXL:长管型
  LZT-XXSXXS:短管型
2、连接方式:/F:法兰型
            /N:螺纹连接
            /口:沉插
3、特殊要求:如要防腐型(导杆衬F46)再加后缀/F46

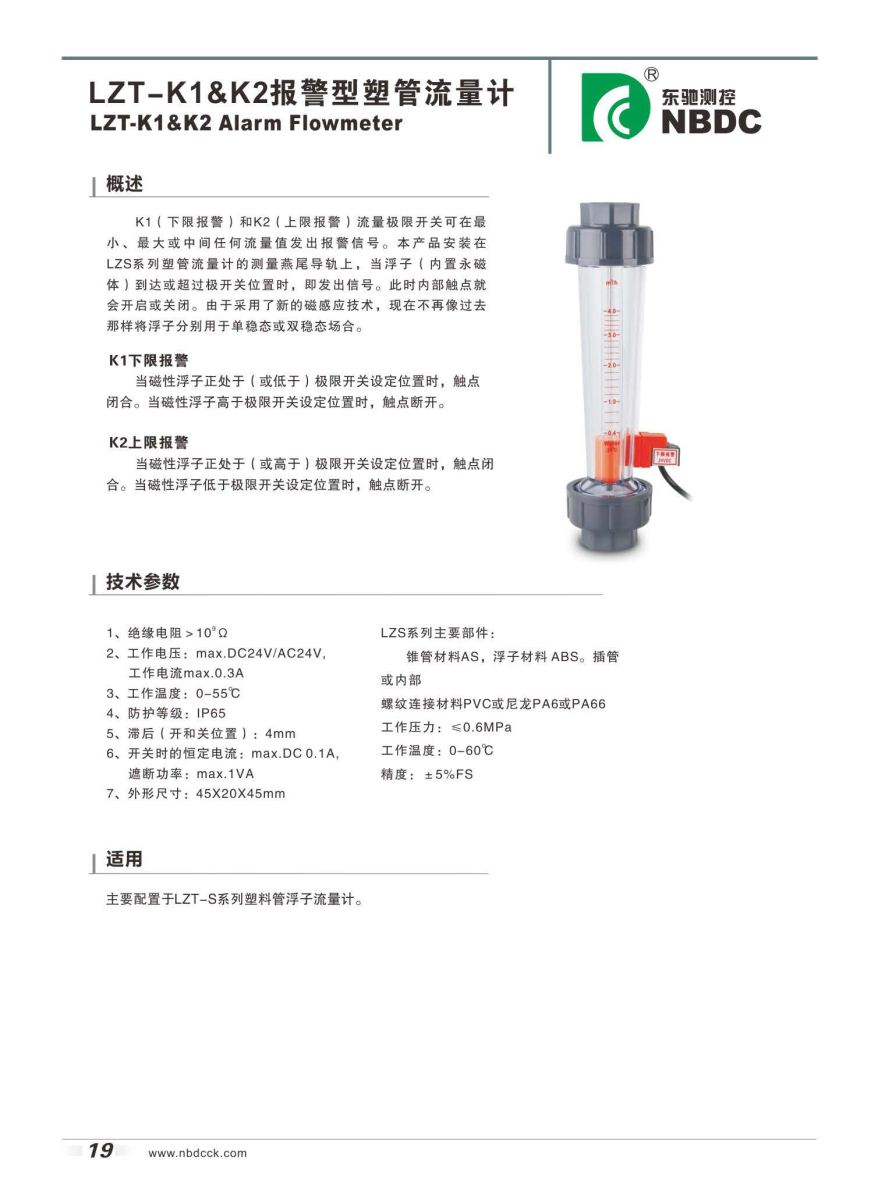

概述
k1(下限报警)和k2(上限报警)) 流量极限开关可在最小,最大或中间任何流量值发出报警信号。本产品安装在LZS系列塑管流量计的测量燕尾导轨上,当浮子(内置永磁体)到达或超过极开关位置时。即发出信号。此时内部触点就会开启或关闭。由于采用了新的磁场感应技术,现在不再像过去那样将浮子分别用于单稳态或双稳态场合。

K1下限报警

当磁性浮子正处于(或低于)极限开关设定位置时,触点闭合。当磁性浮子高于极限开关设定位置时,触点断开。

K2上限报警

当磁性浮子正处于(或高于)极限开关设定位置时,触点闭合。当磁性浮子低于极限开关设定位置时,触点断开。

技术参数

1,绝缘电阻>10°Ω
2.工作电压 max.DC24V/24V.
工作电流  max 0.3A
3.工作温度 0-55℃
4.防护等级 IP65
5.滞后(开和关位置) 4mm
6,开关时的恒定电流  max .DC 0.1A
遮断功率  max.1A
7外形尺寸  45X20X45mm

技术参数

LZS系列主要部件:
 锥管材料AS,浮子材料ABS。插管或内部螺纹连接材料PVC或尼龙PA6或PA66
工作压力:≤0.6MPa
工作温度:0-60℃
精度:±5%FS






概述
        LZT-T系列塑管流量计是一种变面积流量计。其主体材质是聚碳酸酯(pc)或聚砜(psu),具有耐高温,高压等特性。由于浮子是在弹簧的压缩作用下运动,而且浮子本身由PVC材料加工,重量轻,所以该流量计可以安装于任意方向角度的管道中。同时,红色的流量计指示标尺可以让用户直观,简捷的控制流量

工作压力:≤1.0Pa
工作温度:PC管体:0-80℃
测量精度:±6%FS
