P产品中心



用途特点

    LUDC系列涡街流量变送器,主要用于工业管道流体介质的流量侧量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表常数能长期稳定。插入式仪表在管道的插入口安装,球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传感器,可靠性高,可在-20℃至+300℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

工作原理

    在流体中垂直地插入一根柱状阻力体时,在其两侧就会交替地产生旋涡,随着流体下游方向运动,

形成旋涡列,称为卡曼涡街,见图1。产生涡街的阻力体称旋涡发生体。实验证明,旋涡的频率与流速成正比,

可用下式表示:



      实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式h/L=0.281时非对称旋

涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时,Sr基本不变,所以当旋涡发生

体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率f与流体的平均流速成正比,即与流Q成正比而与

压力、温度、密度等参数无关。

      当旋涡在柱体两侧产生时,传感器受到与流向垂直的交变升力的作用感生信号,升力的变化频率是

旋涡频率,传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成

4~20mA标准信号输出,流量Q与频率f的关系如下式:









LUDC系列涡街流量计技术参数

仪表型号

LUDC

测量介质

气体、液体、蒸汽

口径规格

法兰卡装式口径规格

15,(20),25,32,40,50,65,80,100,125,150

法兰连接式口径规格

125、150、200、250、(350)

插入式口径规格

200-2000

流量测量范围

正常测量流速范围

雷诺数1.5×104-4×106;气体5-50m/s;液体0.5-7m/s。

正常测量流量范围

液体、气体流量测量范围见表2;蒸汽流量范围见表3;插入式流量范围见表4

测量精度

法兰卡装式、法兰式为液体1级,气体1.5级

插入式测量头精度为1级、插入工业管道上精度为≥2.5级

被测介质温度

常温-25℃-80℃    高温-25℃-250℃或-25℃-300℃

工作压力

1.6MPa; 2.5MPa;4.0MPa(可按订货要求生产)

输出信号

(信号线接口H20×1.5内螺纹)

脉冲电压输出信号

高电平8-10V  低电平0.7-1.3V  (防爆型号:高电平4-5V  低电平0.7-1.3V)

脉冲占空比约50%,传输距离为100米。

标准电流输出信号

DC4-20Ma  允许外接负载电阻小于600 Ω(电源DC24V),传输距离为3000米。

仪表使用环境

温度:-25℃-+55℃  湿度:5-90%  RH50℃

材质

表体为不锈钢304,转换器外壳为铝合金。

电源

DC12V±10%  DC24V±10%; 锂电池3.6V

防爆等级

本安防爆型ExiaⅡCT1-T5,隔爆型ExdⅡBT4

防护等级

IP65

前后直管段要求

参见表7、表8



液体、工况气体流量范围

通径

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

液体

m3/h

0.3-3

0.5-5

1.2-12

1.5-15

2.2-22

4-40

6-60

9-90

14-140

22-220

35-350

65-650

120-1200

180-1800

气体

m3/h

5-30

5.5-56

10.2-80

15-150

22-220

35-350

60-600

90-900

140-1400

220-2200

300-3000

550-5500

1100-11000

1500-15000







饱和蒸汽流量范围

                                                                                                                                                               表3

通径  25mm 32mm 40mm 50mm 65mm 80mm 100mm 125mm 150mm 200mm

温度

密度kg/m³
压力 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大
0.1 20 101 22.5 150 36 229 59 358 93 600 129 917 220 1.43 348 2.25 479 3.22 840 5.73 120.1 1.126
0.2 21 136 29.5 210 47 333 77 520 124 880 168 1.33 288 2.08 463 3.30 628 4.68 1.10 8.34 133.3 1.638
0.3 24 151 36 280 56 436 92 680 152 1.15 201 1.74 345 2.78 567 4.30 750 6.13 1.32 11.0 143.2 2.140
0.4 27 186 42 340 65 536 105 836 171 1.40 231 2.14 396 3.39 640 5.24 862 7.54 1.51 13.6 151.4 2.635
0.5 30 248 46 410 72 636 118 994 188 1.69 259 2.55 444 3.98 691 6.23 966 8.95 1.70 15.9 158.3 3.127
0.6 34 256 50 470 80 733 130 1.15 206 1.95 285 2.94 489 4.66 766 7.20 1.07 10.3 1.87 18.6 164.4 3.615
0.7 37 325 54 530 87 833 142 1.30 225 2.20 310 3.34 531 5.22 832 8.15 1.16 11.7 2.03 20.9 169.8 4.099
0.8 39 325 58 600 93 931 152 1.45 243 2.47 334 3.73 572 5.91 888 9.10 1.25 13.1 2.19 23.6 174.7 4.581
0.9 42 394 62 650 100 1.03 163 1.61 253 2.73 357 4.12 612 6.44 936 10.0 1.34 14.5 2.34 25.8 179.2 5.064
1.0 45 441 66 720 106 1.13 173 1.76 272 3.00 379 4.51 650 7.16 1.00 11.0 1.42 15.8 2.49 28.6 183.3 5.553
1.1 47 479 70 780 112 1.23 183 1.92 289 3.26 401 4.91 687 7.67 1.07 12.0 1.50 17.3 2.63 30.7 187.2 6.033
1.2 50 463 73 850 118 1.32 193 2.05 306 3.50 422 5.29 723 8.40 1.12 13.0 1.58 18.5 2.76 33.6 190.8 6.509
1.3 52 555 77 910 123 1.42 202 2.22 314 3.77 422 5.68 757 8.88 1.17 13.9 1.65 20.0 2.89 35.5 194.2 6.980
1.4 54 593 79 970 129 1.51 211 2.37 328 4.00 461 6.07 792 9.49 1.22 14.8 1.73 21.3 3.02 37.6 197.5 7.456
1.5 57 630 82 1.00 135 1.60 219 2.52 341 4.30 481 6.47 825 10.3 1.26 15.8 1.80 22.6 3.15 41.4 200.5 7.934
1.6 59 669 86 1.10 140 1.71 229 2.68 353 4.55 501 6.86 858 10.7 1.31 16.8 1.87 24.1 3.28 42.9 203.5 8.419
1.7 61 707 89 1.15 146 1.81 237 2.83 365 4.80 519 7.24 890 11.3 1.36 17.7 1.94 25.9 3.40 45.3 206.2 8.897
1.8 63 746 93 1.22 151 1.91 246 2.98 385 5.07 538 7.64 922 11.9 1.41 18.7 2.01 26.9 3.53 47.8 208.9 9.388
1.9 66 784 96 1.28 155 2.01 254 3.14 395 5.33 556 8.03 954 12.6 1.46 19.6 2.08 28.3 3.65 50.0 211.5 9.868
2.0 68 822 98 1.35 161 2.10 262 3.27 404 5.60 574 8.43 985 13.2 1.50 20.6 2.15 29.6 3.76 53.5 213.9 10.35
3.0 87 1.21 128 1.98 207 3.10 338 4.84 532 8.21 743 12.4 1.27 19.3 1.95 30.3 2.78 43.5 4.86 77.4 234.6 15.21
4.0 106 1.61 158 2.60 251 4.11 409 6.43 647 11.0 898 16.5 1.53 25.7 2.40 40.2 2.35 57.8 5.87 102.8 250.7 20.21
4.3 111 1.73 161 2.80 264 4.43 429 6.91 666 11.6 942 17.7 1.61 27.7 2.47 43.0 3.52 62.2 6.17 110.6 254.9 21.74

注:  1、上表中灰色阴影数据单位为t/h,其余数据单位为kg/h,压力单位:MPa。
       2、口径大于200mm以上,测量蒸汽流量范围可以通过查相应口径的气体流量乘以相对应压力和 温度下的蒸汽密度即可。



液(气、蒸汽)体插入式涡街流量计流量范围                                                                         表4

通径(mm)
DN

液     体(m³/h)

气     体(m³/h)

通径(mm)
DN

液     体(m³/h)

气     体(m³/h)

最小

最大

最小

最大

最小

最大

最小

最大

200

55

570

560

4530

900

1145

11450

11450

91605

250

88

885

880

7070

1000

1410

14140

14135

113095

300

125

1275

1270

10180

1100

1710

17110

17100

136840

350

170

1735

1730

13860

1200

2035

20360

20230

162850

400

225

2265

2260

18100

1300

2385

23895

23890

191125

450

286

2870

2860

22905

1400

2770

27710

27705

221660

500

350

3540

3530

28275

1500

3170

31800

31700

254455

600

505

5090

5085

40715

1600

3610

36200

36105

289510

700

690

6930

6925

55420

1800

4580

45850

45750

366410

800

900

9050

9045

72380

2000

5650

56550

56545

452365









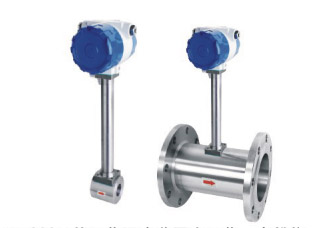

结构及尺寸

本系列涡街变送器共有三种连接方式及外形尺寸
法兰卡装式
主要用于通径在15~100范围内的满管式涡街表。参见下图3及表5
法兰连接式
主要用于通径在125~350范围内的满管式涡街表。参见下图3及表5
插入式
主要用于通径在200-2000范围内的大口径管道。参见右图4
(球阀主要用于不断流装卸,在脏污介质中运行时便于定期
清洗和维修。由用户根据需要自备)






法兰卡装式及法兰连接式涡街变送器尺寸

表体型式

公称通径

mm

压力等级

MPa

L

mm

G

D

mm

D1

mm

N-d2

d

mm

b

mm

重量

Kg

常温

高温

法兰卡装式

15(20)

 4.0

66

280

500

65

15

7.5

25

 4.0

66

280

500

65

25

7

32

 4.0

66

285

505

72

32

10

40

 4.0

70

290

510

80

40

11

50

 4.0

85

295

515

90

50

12.5

65

2.5

98

310

530

105

65

17

80

2.5

110

320

540

120

80

20

100

2.5

110

330

550

150

100

27

125

1.6

115

340

560

164

125

30

150

1.6

130

350

570

188

150

35

法兰连接式

125

1.6

250

323

545

245

210

8-φ18

125

26

22

150

1.6

300

335

555

280

240

8-φ23

150

28

24

200

1.6

320

370

590

335

295

12-φ23

200

30

31

250

1.6

320

400

620

405

355

12-φ25

250

32

40

300

1.6

320

420

640

460

410

12-φ25

300

32

48

● 特殊压力等级需订制

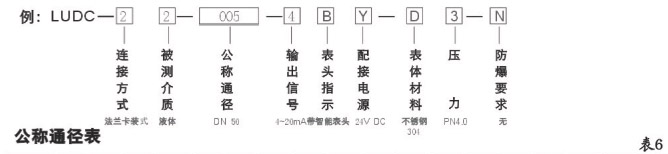

型号选择及说明



型号 基本代码 说    明
LUDC     应力式涡街变送器基本型号
连接方式 -1     法兰式
-2     法兰卡装式
-3     插入式
       被测介质 2     液体
3     气体
    饱和蒸汽
4G     过热蒸汽
5     热水
                      通径标志 - x x x     详见公称通径表
                                      输出信号 - 0     无信号输出
- 3     三线至脉冲
- 4     二线制4~20mA
                                                      表头指示
N     无指示表头
B     双排液晶显示器智能表头(瞬时、积累流量)
                                                                      配接电源
x     12V   DC (仅配三线制脉冲输出)
y     24V   DC
z     电池(仅配智能数显表头B)
                                                                                       表体材料
- C     OCr18Ni12Mo2Ti  (316)
- D     1Cr18Ni9Ti  (304)
                                                                                                               压力 1     1.6MPa   (DN65-200)
2     2.5MPa   (DN15-50)
3     4.0MPa   (DN15-50)
                                                                                                                           防爆性能
    - N   无
    - Bi   本安防爆型
    - Bd   隔爆型





通径(mm )

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

标志

001

0012

002

003

004

005

006

008

010

012

015

020

025

030

035

040

045

050



通径
(mm)

600

700

800

900

1000

1100

1200

1300

1400

1500

1600

……

2000

标志

060

070

080

090

100

110

120

130

140

150

160

……

200
